文/静川

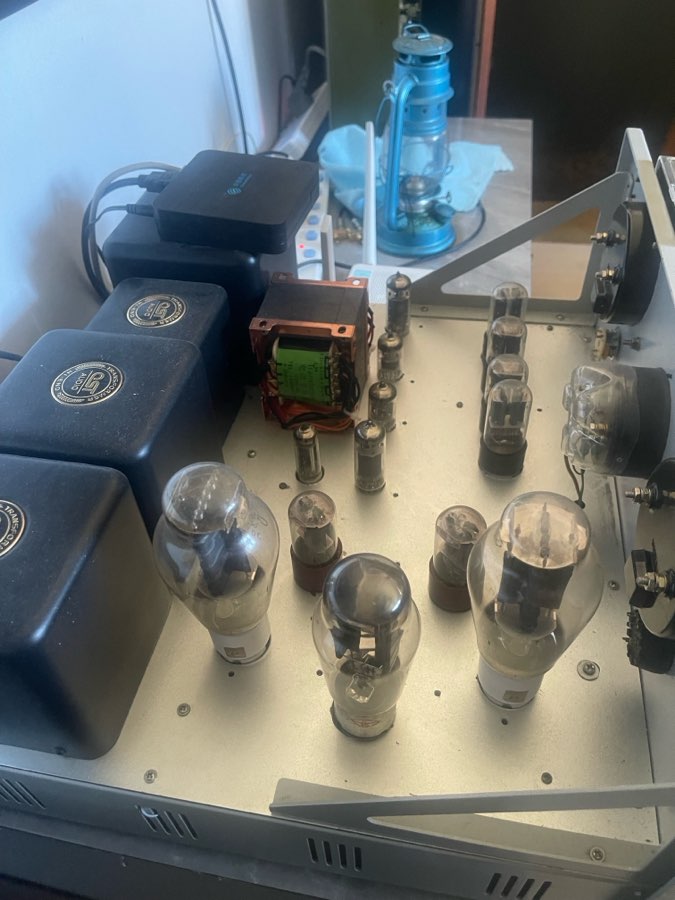

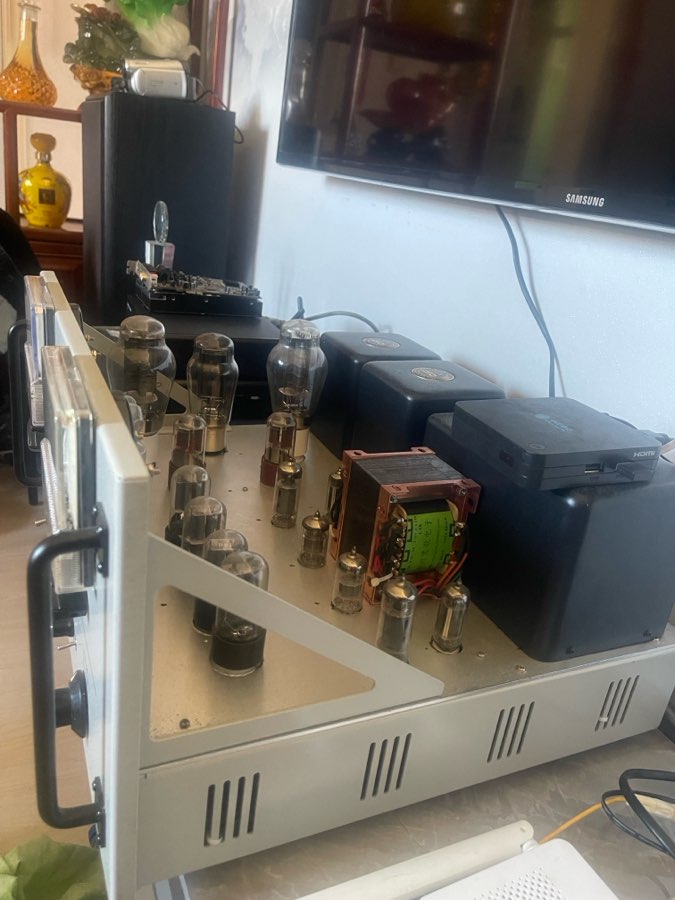

我以前做过几台胆机功放，就是用 300B 做的单端。哎，那些制作的过程还历历在目，每一次调试、每一次聆听，都充满了乐趣和挑战。人老了，怀旧很多旧时光，老物件，很多走远了的人。这几天，我又开始捣鼓石机，八九十年代的经典集成电路，也就是被时光遗忘的音频放大神器。想怀旧，不能只想走失了人，还得抚摸落满灰尘的瓶瓶罐罐，当然，也包括沉睡几十年的晶体管、集成电路们，我必须让它们重新在我的生活里复活。所以，我想在我业余的时间里，继续探索更多音响制作的可能性，于是便有了这次的 DIY 怀旧功放之旅。

在这个科技飞速发展的时代，各种新型音响设备层出不穷，但对于我这样一个痴迷于音乐、钟情于怀旧的人来说，那些八九十年代的音响元件始终有着独特的魅力。它们就像是被遗落的珍宝，等待着我去重新发掘和赋予新的生命。于是，我决定踏上一段充满挑战与乐趣的 DIY 怀旧功放制作之旅。

筹备阶段：淘宝寻宝

制作这样一台怀旧功放的想法在我心中酝酿已久。首先要做的，就是在淘宝上搜罗那些经典的元件。这可不是一件轻松的活儿，需要耐心和细心。

我坐在电脑前，一杯热茶在手，开始了我的淘宝之旅。输入关键词“2604 运放芯片”“NE5534 运放芯片”“LM3886 功放集成电路”，屏幕上立刻弹出了众多的商品选项。我一家一家店铺地浏览，仔细查看商品详情、用户评价，与卖家交流，了解产品的品质和性能。

经过一番精挑细选，我终于分批购买到了心仪的元件。当包裹陆续送达，我迫不及待地打开，看着那些熟悉而又陌生的元件，心中充满了期待和喜悦。每一个元件都仿佛带着那个时代的印记，让我仿佛回到了过去。

设计与规划

在正式动手制作之前，我需要进行详细的设计和规划。我找来纸和笔，开始绘制电路图。这是整个制作过程中至关重要的一步，它决定了功放的性能和效果。

我参考了大量的资料，结合自己的需求和想法，不断修改和完善电路图。对于 LM3886 功放电路的改进，我决定通过调整其外围电路来实现。根据之前的学习和研究，我知道可以通过改变信号反馈电阻 Rf 的阻值来调整反馈信号的大小，从而改变放大倍数。同时，调整 Rf 和 R3 的值也能实现放大倍数的调节。

对于超重低音电路的改进，我决定按照建议将第二级运放设为同相输入方式，去掉 NE5532 脚与 6 脚间的联系，同时在运放 6 脚接电容（也可不接），并在第二级运放的 6 与 7 脚之间加一个电阻以增加增益。

而对于高中低音音调电路的搭建，我决定使用两片 2604 运放芯片来实现。在设计电路图时，我充分考虑了各个元件之间的连接方式和参数匹配，力求达到最佳的音效。

另外，前级我参考了德国 G6010 前级板发烧 HIFI 音响功放前置运放缓冲放大校音调电路来制作。这个线路架构为缓冲 - 2 倍放大（可调节 2.2K 电阻大小改变放大倍数） - 缓冲 - 0.25 倍反向放大输出，据说此结构可以得到更好的解析力，让声场更宽广。

搭建与焊接

一切准备就绪，终于到了动手搭建和焊接的环节。这是一个需要耐心和细心的过程，每一个焊点都必须牢固、准确。

我先将电路板清理干净，摆好元件，然后拿起电烙铁，开始小心翼翼地焊接。电烙铁的温度恰到好处，锡丝融化的瞬间，散发出一股淡淡的松香味道。我将 LM3886 功放集成电路准确地焊接在电路板上，接着是电阻、电容、运放芯片等元件。

焊接过程中，我全神贯注，不敢有丝毫马虎。每一个焊点都像是一件艺术品，需要精心雕琢。有时候，一个不小心就会出现虚焊或者短路的情况，这时候就需要耐心地检查和修复。

调试与优化

焊接完成后，接下来就是紧张而又期待的调试阶段。我将电源接通，小心地测量各个点的电压和电流，确保电路工作正常。

首先调试的是 LM3886 功放电路。我通过改变 Rf 的阻值来调整放大倍数，仔细聆听声音的变化。每调整一次，我都能感受到音色的细微差异。有时候声音会变得更加清晰明亮，有时候则会变得更加雄浑有力。我不断地尝试，直到找到一个最满意的放大倍数。

对于超重低音电路的调试，我按照改进方法进行操作，然后播放一些具有强烈低音效果的音乐，感受低音的力度和深度。通过调整电阻的阻值，我逐渐解决了驱动力不足的问题，低音变得更加饱满有力。

高中低音音调电路的调试则更加复杂一些。我需要分别调整高音、中音和低音的参数，使得整个音频频段的声音都达到平衡和协调。在调试过程中，我不断地切换不同类型的音乐，从古典音乐到流行音乐，从摇滚音乐到爵士音乐，仔细聆听每一种音乐在不同音调设置下的表现。

接下来就是关键的前级音调板调试了。先将输入端全部对地短路，插上运放通电。此时，我的心情既紧张又期待，就像等待一场未知的冒险。调节板上两个 20K 可调电阻，对应 A 点和 B 点分别对地直流电压，我全神贯注，眼睛紧盯着万用表的示数，手中轻轻转动着可调电阻，力求将电压尽量调为 0V（一般 1MV 以下，不会绝对为 0）。这个过程需要极大的耐心和细心，每一个细微的转动都可能影响最终的效果。

然后，改变板上带*的两个 2.2K 电阻来控制前级的放大倍数。当电阻为 1K 时，整板为 1 比 1 缓冲放大。我仔细聆听着每一次调整后的声音变化，如果觉得放大倍数不够，就适当加大 2.2K 的阻值来提高放大倍数。在这个过程中，每一次微小的改变都能带来音色上的微妙差异，我不断尝试，直到找到那个让声音最甜美动听的平衡点。

音色体验与怀旧之情

经过一番努力，终于调试完成。我迫不及待地接上音箱，播放一首熟悉的老歌。当音乐响起的那一刻，我被那美妙的音色深深震撼了。

这音色，仿佛带着时光的印记，温暖而醇厚。它不像现代音响设备那样追求极致的清晰和锐利，而是有一种独特的韵味和情感。那是八九十年代音响设备所特有的音色，充满了怀旧的气息。

我闭上眼睛，沉浸在音乐中，思绪也随之飘回到了过去。那些曾经听过的磁带、CD，那些与音乐相伴的美好时光，一一浮现在眼前。这台 DIY 怀旧功放，不仅仅是一件音响设备，更是一座连接过去与现在的桥梁，让我重新感受到了那个时代的音乐魅力。

制作过程中的乐趣与挑战

在整个制作过程中，充满了各种各样的乐趣和挑战。每一个成功的焊接点、每一次调试后的改善，都让我感到无比的满足和自豪。

当我第一次成功点亮电路，看到指示灯亮起的那一刻，心中的喜悦难以言表。那是一种付出得到回报的喜悦，是一种亲手创造的成就感。

然而，制作过程中也并非一帆风顺。有时候会遇到一些技术难题，比如电路短路、噪音过大等问题。但正是这些挑战，让我不断地学习和探索，提高了自己的技术水平和解决问题的能力。

总结与展望

经过这段时间的努力，我的 DIY 怀旧功放终于制作完成。这是一次充满乐趣和挑战的旅程，让我收获了很多。

通过这次制作，我不仅重温了那些经典的音响元件，还体验到了动手制作的乐趣和成就感。同时，也让我更加深入地了解了音响设备的工作原理和调试方法。

未来，我还会继续探索和尝试，不断改进和完善这台功放，让它的音色更加完美。也许有一天，我会用它来举办一场怀旧音乐派对，与朋友们一起分享那些美好的音乐和回忆。

总之，这次 DIY 怀旧功放的制作之旅，是我人生中一段难忘的经历。它让我感受到了音乐的魅力和制作的乐趣，也让我更加珍惜那些曾经被遗忘的美好，我也追忆起很多的人生过往。
